三合一送料机应用,三合一送料机使用,三合一送料机种类

厚板三合一送料机

产品用途:0.6~6.0mm厚板材料开卷、整平与送料
厚板三合一送料机,厚板整平送料机

    厚板三合一送料机经典案例:

    厚板三合一送料机使用,厚板整平送料机使用,厚板三合一送料机配台湾协易冲床

    厚板三合一送料机结构,厚板三合一送料机生产线

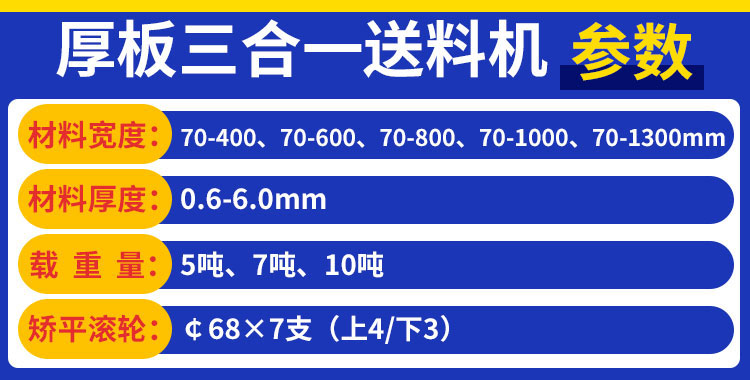

    厚板三合一送料机技术参数:

     型    号 NCSF8-400 NCSF8-500 NCSF8-600 NCSF8-800 NCSF8-1000 NCSF8-1300 NCSF8-1600
     料  宽[mm] 70 ~ 400 70 ~ 500 70 ~ 600 70 ~ 800 70 ~ 1000 70 ~ 1300 70 ~ 1600
     料  厚[mm] 0.6 ~ 6.0
     大料重[kg] 3000(5000) 5000 7000(10000)
     卷料内径[mm] ¢508
     卷料外径[mm] ¢1400
     大速度[m/min] 22
     标准送料精度[mm] ±0.2
     矫正滚轮[mm] ¢68×7支(上4/下3)
     送料滚轮(组) 1
     背压滚轮(组)
     标准送料高度[mm] 1200±100
     电源电压 220VAC 60HZ/AC380v 50HZ
     空 气 压[kg/cm2] 5
     料架扩张方式 油压
     伺服马达[kw] AC 5.5 AC 7.5 AC 11
     料架马达[kw] 2.2 3.7(5.5)

    矫正能力表:

    型号 材料厚度[mm]
    0.6 1.0 1.3 1.6 2.0 2.3 2.8 3.2 4.0 4.5 5.0 6.0
    送料宽度
    [mm]
     NCSF8-400 400 293 203
     NCSF8-500 500 361 293 203
     NCSF8-600 600 457 361 293 203
     NCSF8-800 800 457 361 293 203
     NCSF8-1000 1000 714 457 361 293 203
     NCSF8-1300 1300 933 714 457 361 293 203
     NCSF8-1600 1600 1170 933 714 457 361 293 203

    产品特点:

      1、本机特别为强力厚板设计了上下整平背压滚轮组,适用于料厚0.6mm~6.0mm、宽度70mm~1600mm的薄板卷料的冲压开卷、整平送料。
      2、料架瓦板采用四叶片设计,叶片弧度与材料内径吻合,叶片表面经硬镀处理,光滑耐磨,在使用过程中不会损坏材料,内径扩张采用回转式油缸,油压式扩张,料卷卷筒采用楔形式滑块结构,同时采用鼓式刹车,有效防止材料因制动时旋转惯性而散开。
      3、放料宽度由两挡料辊用螺杆进行调节,放料时由气缸提升外挡料辊避让材料,放便进行材料的装卸。
      4、矫正辊采用高合金轴承钢制造,进行一系列热处理(调质+高周波处理+硬铬层),严格保证矫正辊之钢性及矫正辊之表面光洁度,保证在矫正过程当中被矫正材料的表面性能,矫正辊表面硬度高达HRC60,确保高精度及高的耐磨性能。
      5、整平送料机头入料口采用二棍夹送压料结构型式,电机经减速器、带动上下夹送辊工作,把料头送进校平主机。
      6、采用四蜗轮蜗杆进行调节,由手轮旋转蜗杆传动蜗轮,带动上滑块进行升降,从而实现压入量的调节。在调整手轮上附有调整表盘,准确显示调整量。
      7、送料出口配托料导轨装置,使整平后的材料能稳定平直的进入模具工作。(本装置可拆卸)
      8、机身升降采用四蜗杆电动驱动方式升降,可轻松调整送料线高度。
      9、外接手动控制手柄,方便调试模具。
      *:选购配置:整平微调采用伺服控制装置

    厚板三合一送料机结构与核心组件:

    厚板三合一送料机3D结构,厚板整平送料机结构,冲床三合一送料机结构图
    厚板三合一送料机核心组件,厚板三合一送料机结构组成,厚板三合一送料机核心配件

    各类配件说明:

      1、伺服马达:日本安川电机   2、料架马达:台湾晟邦电机  3、光电开关:日本欧姆龙
      4、压臂马达:山藤电机     5、变频器:台湾台达     6、气缸:日本CKD/WPI
      7、气动电磁阀:日本SMC/台湾亚德客       8、气动元件:日本SMC/台湾亚德客
      9、触摸屏:台湾海泰克     10、PLC可编程控制器:日本三菱   11、断路器:德国施耐德
      12、交流接触器:德国施耐德  13、热继电器:德国施耐德      14、控制按钮:日本和泉
      15、继电器:日本和泉     16、液压元件:台湾(众力)
      17、矫直滚轮及送料滚轮采用优质轴承钢滚铬Gcr15调质、高频淬火,精密研磨镀硬铬60℃-62℃
      18、轴承:采用德国FAG 、日本IKO、NSK等品牌;
      19、铜衬:采用自润轴承或铜衬;
      20、齿轮:采用20CrMnTi,渗氮处理,精密研磨国标六级;
      21、机台的机架部位焊接后回火消除应力处理,再由镗床镗孔加工确保主轴的同心度;

    备注:一切机加工和检验及装配由我们立完成,从而来保证三合一送料机的品质。
