材料架应用,材料架类别,材料架使用

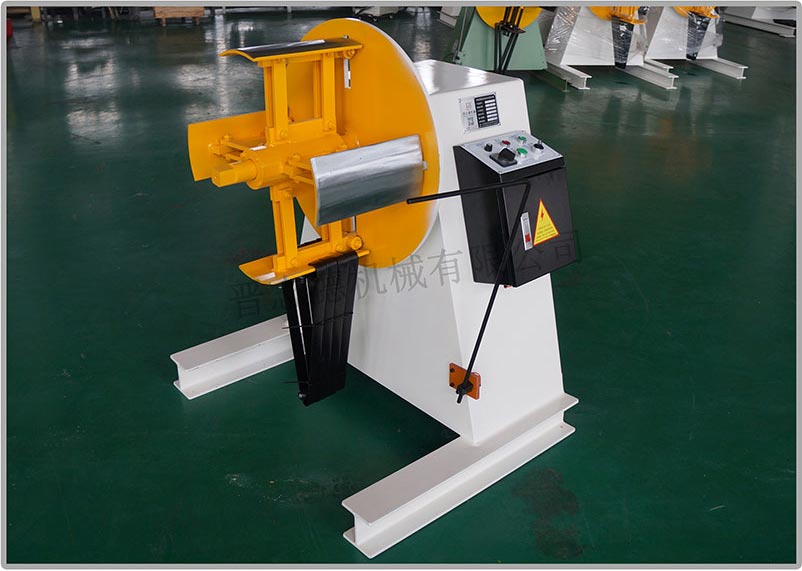

重型材料架

产品用途:0~3.0mm重型卷料开卷
重型材料架,重型开卷机,重型放料架

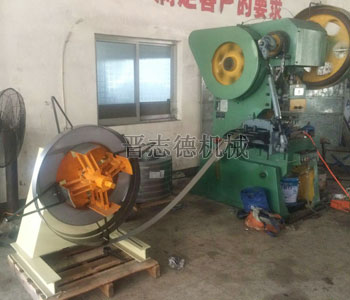

    重型材料架使用:
    重型材料架使用,重型材料架配NC送料机,重型材料架开卷使用

    重型材料架技术参数:

     型  号 MT-200 MT-300 MT-400 MT-500 MT-600
     材料料宽[mm] 0 ~ 200 0 ~ 300 0 ~ 400 0 ~ 500 0 ~ 600
     材料厚度[mm] 0 ~ 3.0
     减 速 机 1/60
     马  达[HP] 1/2 1 2 2 2
     卷料内径[mm] φ450 ~ 520
     卷料外径[mm] φ1200
     大料重[kg] 500 800 1200 1500 2000
     电源电压 AC 三相380V
     机械重量[kg] 320 372 415 450 485

    重型材料架放料
    重型材料架收卷

    产品特点:

      1、机身箱体采用钢板焊接而成,焊接后经退火、打磨处理,刚性强,外观佳,关键零部件均采用高强力铸件,同时采用长距离轴承支撑,确保整机的牢固、稳定。
      2、采用马达配合减速机控制,利用皮带传动,功能佳,可靠性高,故障少。
      3、托料瓦板采用四叶片设计,瓦板弧度与材料内径吻合,瓦板表面光滑耐磨,牢固耐用,同时在使用过程中对材料不会造成任何磨损。
      4、交流接触器、中间继电器、时间继电器等电器元件均使用先进元件,确保其长期的稳定生产。
      5、主轴使用加强型,采用45#无缝管,经调质处理,长期负重不会变形。
      6、采用简单的电器箱控制,易于机台操作。
      7、承载量大,上料简便,运行平稳,由感应架自动控制材料架的开停,无需人工看管,自动化程度高,同时可根据客户需求加装压料臂、油压扩张,大的提高了冲压生产线效率和冲压制品的品质,是冲压生产线理想的放料、开卷设备。

    结构与选配:

    重型材料架构造,重型材料架结构
    重型材料架,重型材料架使用,重型开卷机 带压料臂重型材料架,重型材料架选配,含压料臂重型开卷机

    重型材料架使用(标准款-米白色)       带压料臂重型材料架(选配款-米白色)

    标准附件:

      L型感应架    A字型挡料架X4支

    特殊附件:

      变频器控速(使速度更平稳)    材料架油压扩张装置(上料方便省力)
      气动压料臂(防止材料散料)    固定式挡料架   光电感应装置
      送料台车:可上升下降及前进后退,入料自动化材料架内径、外径、载重量的更改

    备注:一切机加工和检验及装配由我们立完成,从而来保证重型材料架的品质。
