送料机应用,送料机种类,送料机使用

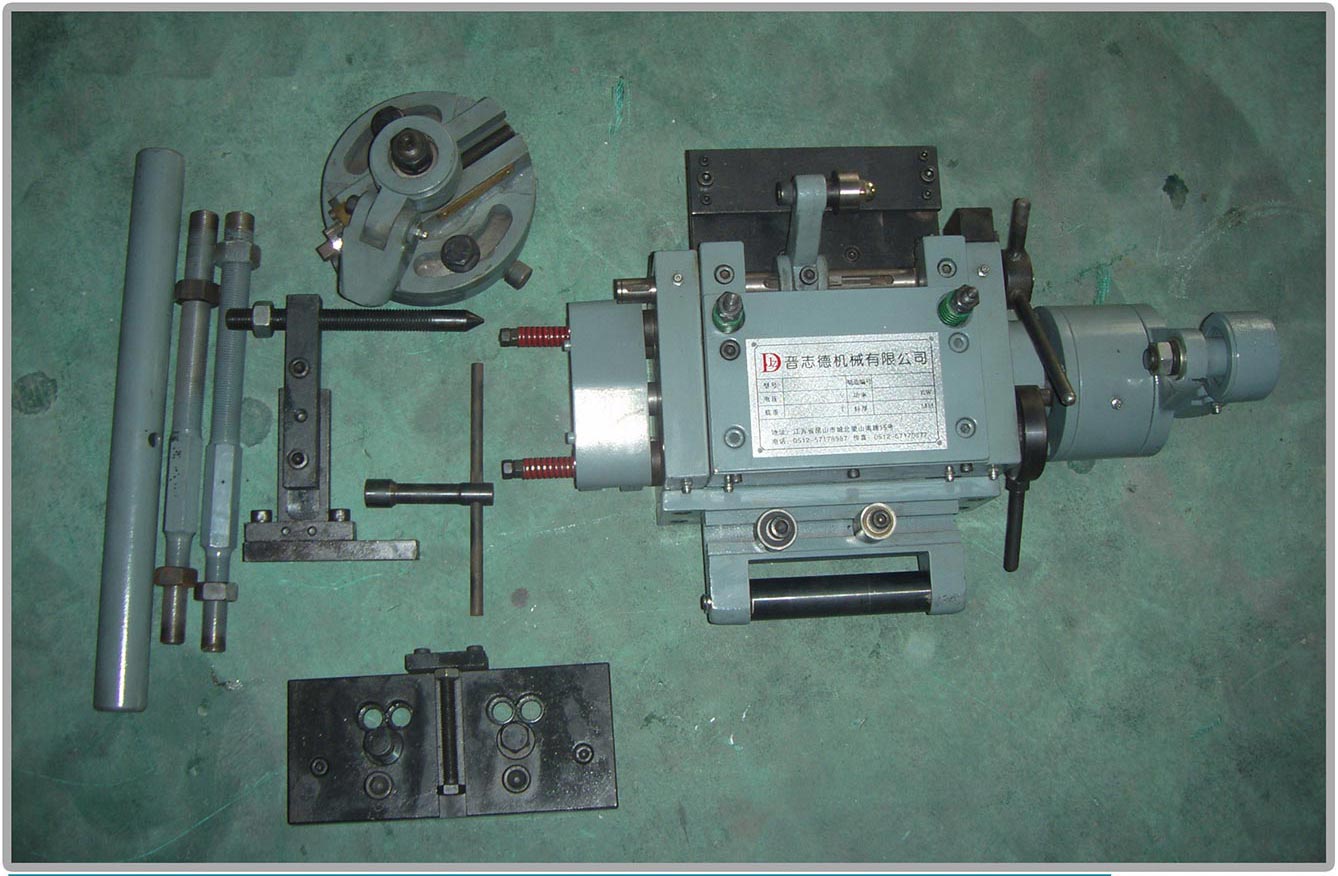

滚轮送料机

产品用途:0~3.5mm材料自动化送料
滚轮送料机,高速滚轮送料机,滚轮送料器

    滚轮送料机使用,重型材料架配滚轮送料机
    滚轮送料机结构,滚轮送料机搭配
    滚轮送料机安装,高速滚轮送料机使用,高速滚轮送料机配传统冲床 高速滚轮送料机调试,滚轮送料机试机,滚轮送料机配精密冲床

    高速滚轮送料机配传统冲床                高速滚轮送料机配精密冲床

    滚轮送料机技术参数:

    规格 送料
    宽度
    mm
    送料
    长度
    mm
    材料
    厚度
    mm
    材料
    线高度
    mm
    冲床
    吨数
    外型尺寸mm 机械
    重量
    kg
    A B C D E F G H
    RF-105NS 100 50 0-1.6 55-100 5-20 537 247 250 292 200 95 295 120 64
    RF-205NS 200 50 0-1.6 55-100 20 637 347 270 342 220 125 345 120 87
    RF-255NS 250 50 0-1.6 55-100 20 687 397 270 367 220 125 345 120 95
    RF-305NS 300 50 0-1.6 55-100 40 737 447 270 392 220 125 345 120 103
    RF-355NS 350 50 0-1.6 55-100 40 787 497 270 417 220 125 345 120 111
    RF-405NS 400 50 0-1.6 55-100 60 837 547 270 442 220 125 345 120 120
    RF-455NS 450 50 0-1.6 55-100 80 887 597 270 467 220 125 345 120 131
    RF-505NS 500 50 0-1.6 55-100 80 937 647 270 492 220 125 345 120 141
    RF-555NS 550 50 0-3.5 55-100 110 987 697 270 517 220 125 345 120 151
    RF-605NS 600 50 0-1.6 55-100 110 1037 747 270 542 220 125 345 120 161
    RF-138NS 130 80 0-1.6 60-120 10-60 535 275 310 276 200 95 295 185 76
    RF-188NS 180 80 0-1.6 60-120 20-60 605 345 310 311 200 125 325 185 84
    RF-1310NS 130 100 0-3.5 70-140 40-60 618 308 410 349 272 380 632 241 142
    RF-2010NS 200 100 0-3.5 70-140 40-80 688 378 410 384 272 380 632 241 155
    RF-3010NS 300 100 0-3.5 70-140 60-160 788 478 410 434 272 380 632 241 180
    RF-4010NS 400 100 0-3.5 70-140 80-260 888 578 410 484 272 380 632 241 200
    RF-5010NS 500 100 0-3.5 70-140 110-260 988 678 410 534 272 380 632 241 220
    RF-6010NS 600 100 0-3.5 70-140 160-260 1088 778 410 584 272 380 632 241 240
    RF-7010NS 700 100 0-3.5 70-140 160-260 1188 878 410 634 272 380 632 241 260
    RF-1315NS 130 150 0-3.5 70-140 40-60 618 308 410 349 272 380 632 241 143
    RF-2015NS 200 150 0-3.5 70-140 40-80 688 378 410 384 272 380 632 241 156
    RF-3015NS 300 150 0-3.5 70-140 60-160 788 478 410 434 272 380 632 241 181
    RF-4015NS 400 150 0-3.5 70-140 80-260 888 578 410 484 272 380 632 241 201
    RF-5015NS 500 150 0-3.5 70-140 110-260 988 678 410 534 272 380 632 241 221
    RF-6015NS 600 150 0-3.5 70-140 160-260 1088 778 410 584 272 380 632 241 241
    RF-7015NS 700 150 0-3.5 70-140 160-260 1188 878 410 634 272 380 632 241 261
    RF-1320NS 130 200 0-3.5 70-140 40-60 618 308 430 349 272 380 632 256 146
    RF-2020NS 200 200 0-3.5 70-140 40-80 688 378 430 384 272 380 632 256 159
    RF-3020NS 300 200 0-3.5 70-140 60-160 788 478 430 434 272 380 632 256 184
    RF-4020NS 400 200 0-3.5 70-140 80-260 888 578 430 484 272 380 632 256 204
    RF-5020NS 500 200 0-3.5 70-140 110-260 988 678 430 534 272 380 632 256 224
    RF-6020NS 600 200 0-3.5 70-140 160-260 1088 778 430 584 272 380 632 256 244
    RF-7020NS 700 200 0-3.5 70-140 160-260 1188 878 430 634 272 380 632 256 264
    RF-2030NS 200 300 0-3.5 100-190 60-160 720 410 480 485 317 380 677 298 223
    RF-3030NS 300 300 0-3.5 100-190 80-200 820 510 480 535 317 380 677 298 251
    RF-4030NS 400 300 0-3.5 100-190 80-200 920 610 480 585 317 380 677 298 279
    RF-5030NS 500 300 0-3.5 100-190 110-260 1020 710 480 635 317 380 677 298 307
    RF-6030NS 600 300 0-3.5 100-190 110-260 1120 810 480 685 317 380 677 298 335
    RF-7030NS 700 300 0-3.5 100-190 110-260 1220 910 480 735 317 380 677 298 363

    优点:

      1、生产性:适用于多工程连续模加工自动送料。
      2、泛用性:无论材料之宽度与厚度,只需调整送料机去配合模具即可简单使用。
      3、节能性:冲床直接传动,不耗电、气能源,节能减碳效果佳。
      4、高精度:依回转速及送料长度而有所不同,一般其精度可在±0.05mm,若有导销作定位时,更可到达±0.01mm的精度。
      5、专用性:可依客户材料属性(异型材,亮面电镀板及各类特殊材料)设计制造。

    结构特色:

      1、实用新型偏心盘:新型偏心盘设计,除了使送距刻度环不会有脱落、掉入模具中的安全顾虑,而且调整送距时,更是敏锐、确实、零间隙,节省校模调试的时间,提升生产效率。
      2、生铁固定座:是新型的固定方式,安装简便、牢固实用,又不影响冲床送料轴的精度及冲床日后维修。
      3、传动之栏杆:为伸缩可调式,避免太长太短拉捍易扯断造成机台损坏及工伤事件。
      4、送料主机材料线高度指示尺:让操作都明确对照出送料主机的材料线高度,而配合模具的材料线高度予以适度调整,架模时不需要再找尺比对、即方便又省时。
      5、更有power的逆向装置设计:提高50%的效率,防逆转效果佳、稳定性更好、送料精度更高。
      6、滚轮:采用耐磨性佳材质,经HRC60热处理,镀硬铬再圆研,硬度高、耐磨耗、寿命长;中空设计,重量轻、减少回转惯性,可适时定点停止,确保送料精度。
      7、单向本体、齿轮经HRC60度热处理,再精密研磨、传动精度高,其内嵌有硬合金,配合滚柱轴承,具耐磨、稳定性、精度高、寿命长等优势。
      8、碟式刹车装置:采用耐磨耗刹车板、高离合器来令片,寿命长、精度高、稳定。

    标准附件:

      偏心盘(含心轴.固定座)  可调式拉杆  单向装置  逆向装置  前托料装置

    特殊附件:

      微调装置(适用于65T以上冲床)           PU上轮(德国进口材质,适用敏感软材)
      外加气压式放松(冲床结构不适用机械式放松时选用)  双面给油器  双边送料装置

    备注:一切机加工和检验及装配由我们立完成,从而来保证滚轮送料机的品质。
