NC送料机配老式传统冲床

文章出处:http://www.jinzhide.com作者:晋志德机械-发表时间:2016-03-19 13:25:08

老式传统冲床因价格低廉、经济实惠,目前仍是冲压行业内主流的冲压加工生产设备,不过随时冲压工艺的不断进步,老式传统冲床的加工工艺有了很大的改进,已经由传统的人工送料单冲的加工方式逐步转化了使用送料机的连续冲压方式。老式传统冲床在送料机选择上目前多数使用的是空气送料机,但空气送料机的高故障、低稳定性已经越来越不适合客户的生产,而因输出轴间隙大,也并不适合使用滚轮送料机(易造成送料不稳),为此NC送料机作为一种数控送料设备成为搭配老式传统冲床的选。

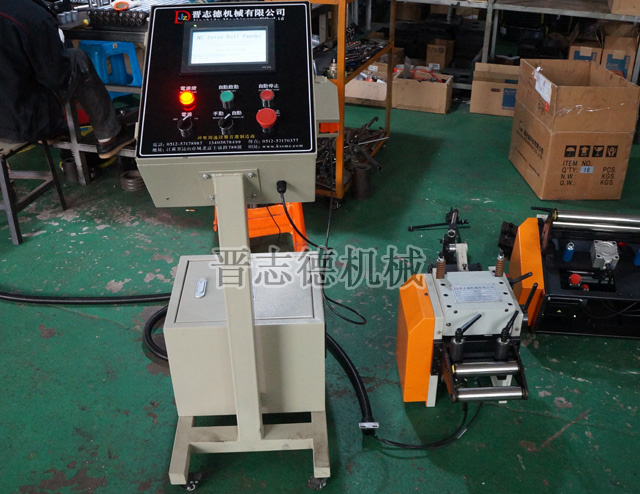

  机械式NC送料机NCF-100
  老式传统冲床因没有凸轮组为NC送料机提供放松、送料信号,因此适合其使用的是机械式NC送料机,且在安装时相比精密气动冲床而言,还要在输出轴上多加一个凸轮片和一个接近开关,为NC送料机提供稳定的送料信号,为了帮助广大客户更好的认知,晋志德机械在此将老式冲床搭配机械式NC送料机的安装方法予以详细的说明:

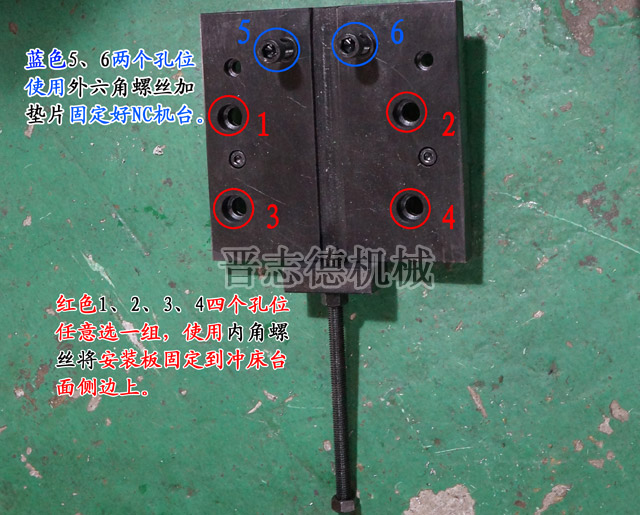

  送料机固定板,送料机安装板
  1、在老式传统冲床工作台进料口一侧,依照晋志德NC送料机随机附带的安装板孔设定位置及大小钻攻2-4个牙孔(如上图所示,小型NC送料机通常在1、2与3、4两组孔位中任选一组,大型NC则需使用4个牙孔固定),将安装板使用内六角螺丝将其固定在冲床台盘出料口的一侧。

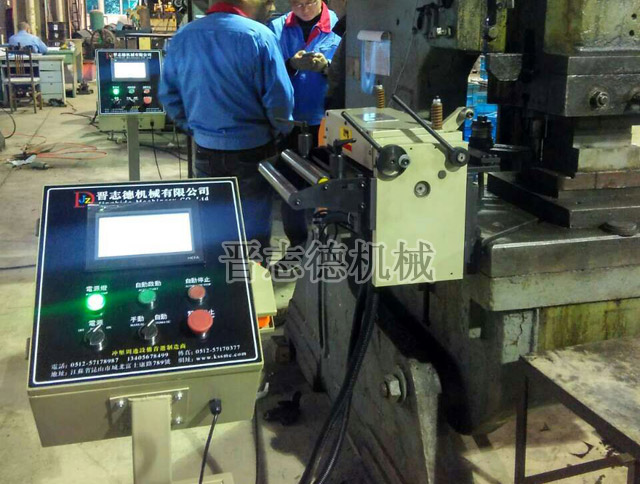

  NC送料机安装
  2、将晋志德NC送料机机头用叉车叉起或行吊吊起,使其滑板正对下端的安装板下端的调整垫块,并用附带的2个加垫片的外内角螺丝(固锁位置为上图的5、6位置)将NC送料机机头固定于安装板上。

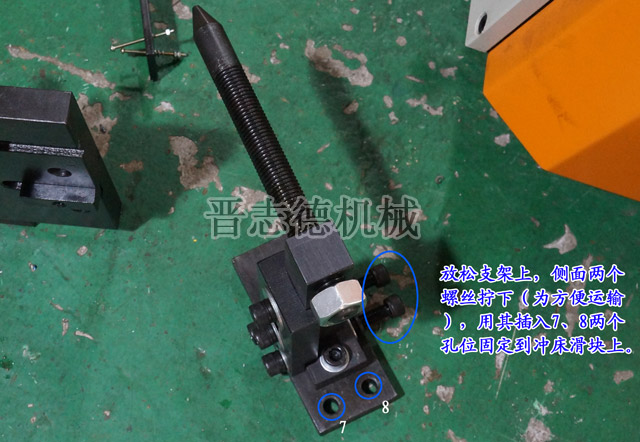

  送料机放松装置
  3、放松调整装置的安装:放松调整装置需固定在冲床滑块本体的中心位置,用附带的M10螺丝固定在孔位7、8处。

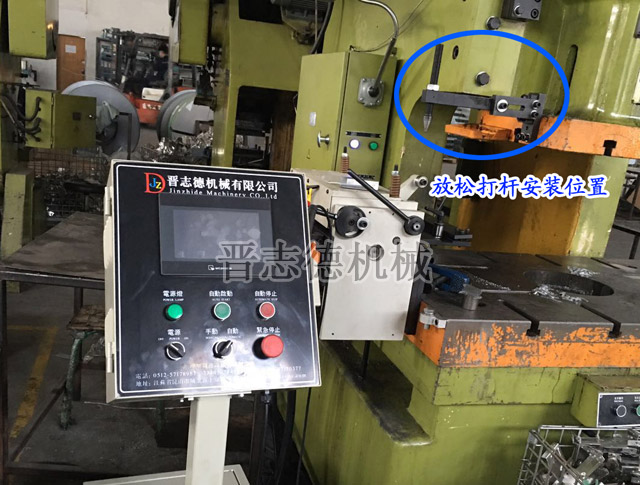

  送料机放松装置安装
  4、在冲床输出轴的位置安装好凸轮片与接近开关(位置如下图),并合理的布置操作电箱。
  安装说明:晋志德NC送料机配传统冲床会另行附带配有安装支架的凸轮片及接近开关,凸轮片需固定在传统冲床的输出轴上,凸轮片上方固定一个接近开关,然后再将接近开关与NC送料机的24V电源正负及X1送料线号相连,以达到在合适的角度时间给NC送料机发出送料信号。

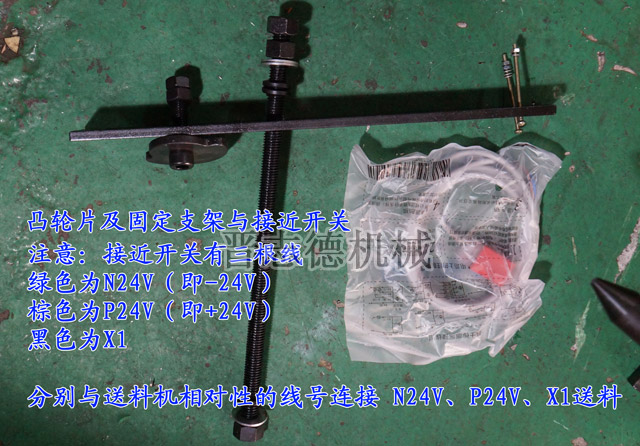

  NC送料机凸轮片与接近开关
  注意:接近开关有三根线,绿色为N24V(即-24V):棕色为P24V(即+24V):黑色为X1。需分别与送料机相对性的线号连接 N24V、P24V、X1送料

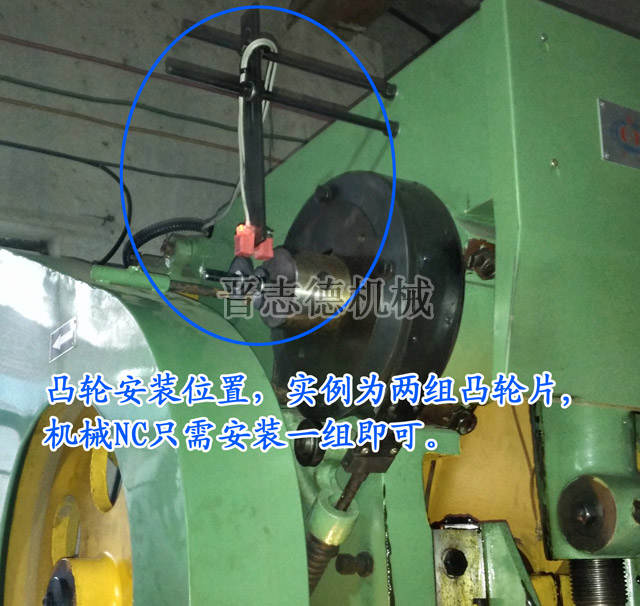

  凸轮安装位置如下:
  凸轮与接近开关安装

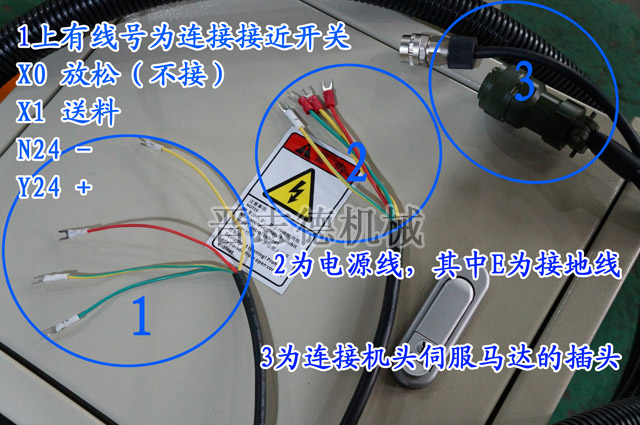

  5、根据下图所示的接线方式,连接好电源线(注意接好线号E的接地线),接近开关线与伺服马达插头,并对NC送料机进行送料测试:
  NC送料机接线图
