感应式平面送料机

文章出处:http://www.jinzhide.com作者:晋志德机械-发表时间:2016-11-26 10:32:15

平面送料机又名卧式材料架、圆盘载料架、圆盘放料架,是冲压加工域翘楚的卧式开卷设备,因其放料速度快、放卷内径不受限制、可多卷放料等优势使其在五金、电子、汽车加工行业得到了广泛的运用。

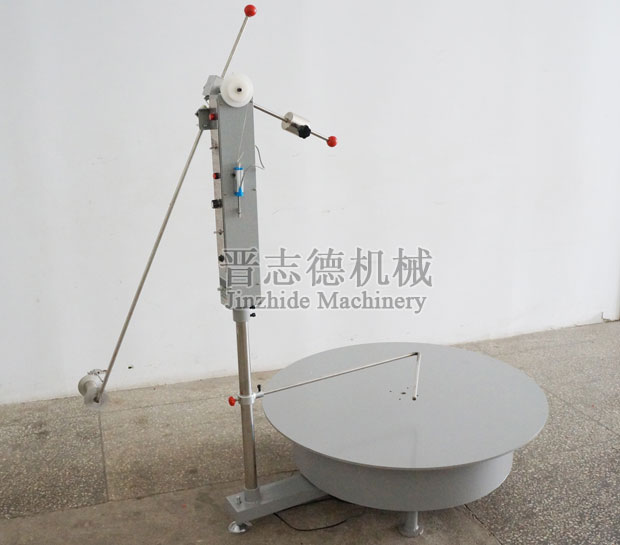

   平面电子送料机
  平面送料机实际并非只有一种,而是根据其感应原理不同分为两款,一款为电子式平面送料机,一款为感应式平面送料机,冲压客户经常使用,被广泛使用的是电子式平面送料机(即平面电子送料机),它通过追踪器、微动开关配合变频器无段控制速度的方法,适用于精密高速冲压场合;而还有一种客户使用少,采用感应点动式送料方式的感应式平面送料机,此机型则适用于小直径线材、表面度要求不高的料卷自动开卷,其优点在于价格经济实惠。

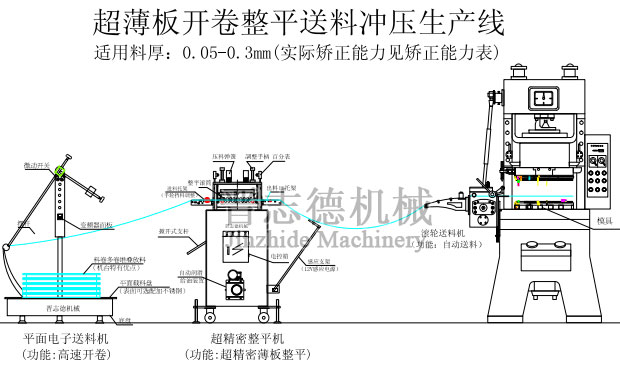

   平面电子送料机搭配
  晋志德感应式平面送料机结构由平面载料盘、支架、调速装置、动力传动装置、进料轮、配重箱组成。感应式平面送料机支架下端通过万向滚珠与平面载料盘连接;动力传动装置安装于平面载料盘的底部;调速装置则位于平面载料盘的一侧。调速装置包括相互垂直设置的调节平衡杆及摆杆,摆杆置于平面载料盘的上方。调节平衡杆的上端与配重箱相连,配重箱内设置有重锤,摆杆上设置有一可在摆杆上前后移动的滑块杆,滑块杆内设置有一进料轮。进料轮可绕滑块杆转动,进料轮通过连接线与重锤连接。卷材的一端绕于进料轮上从而进入到后续工序装置。卷材的一端穿过调速装置并通过调速装置进行卷材开卷的调速,变速装置带动平面载料盘进行转动并调节其平面载料盘的转动速度。

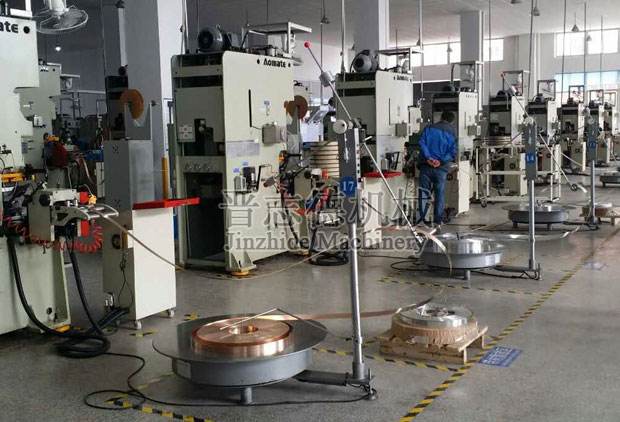

   平面电子送料机使用
  晋志德感应式平面送料机使用流程:先,卷材被置于平面载料盘上,将卷材的一端绕过进料轮,并将其置于后续的装置整平机或送料机中进料,通过后续装置的拉动速度,马达变频器由马达驱动后,平面载料盘获得扭力,从而转动将卷材进行开卷。
  卷材在开卷时,卷材变松,进料轮向摆杆的外端移动,卷材开卷速度快;此时,重锤在调节平衡杆内向下移动,拉动进料轮向摆杆的内端移动以平衡开卷速度。
