薄板三合一送料机

产品用途：0.3～3.2mm中薄板材料开卷、整平与送料

产品详情

薄板三合一送料机使用视频：

薄板三合一送料机配冲床使用：
三合一整平送料机使用,薄板三合一送料机配传统冲床,薄板三合一送料机配冲床

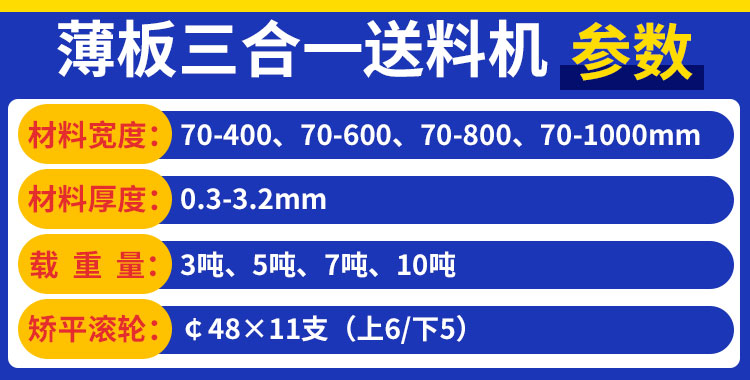

●薄板三合一送料机技术参数：

型号	NCSF5-400A	NCSF5-500A	NCSF5-600A	NCSF5-800A	NCSF5-1000A	NCSF5-1300A
料　　宽[mm]	50 ～ 400	50 ～ 500	50 ～ 600	50 ～ 800	50 ～ 1000	50 ～ 1300
料　　厚[mm]	0.3 ～ 3.2
大料重[kg]	3000(5000)				5000(7000)
卷料内径[mm]	￠508
卷料外径[mm]	￠1200			￠1400
大速度[m/min]	16				22
标准送料精度[mm]	±0.15
矫正滚轮[mm]	￠48×11支（上6/下5）				￠48×7支（上4/下3）
送料滚轮（组）	1
标准送料高度[mm]	1150±100			1200±100
电源电压	220VAC 60HZ/AC380v 50HZ
空气压[kg/cm2]	5
料架扩张方式	油压
伺服马达[kw]	AC 3.0			AC 4.4	AC 5.5
料架马达[kw]	1.5(2.2)			2.2(3.7)

使用展示：
薄板三合一送料机使用

●薄板三合一送料机结构与3D图纸：

薄板三合一送料机结构
薄板三合一送料机3D图纸

●矫正能力表：

型号		材料厚度[mm]
型号		0.3	1.3	1.6	2.0	2.3	2.5	2.8	3.2
送料宽度 [mm]	NCSF5-400A	400				300	230	150	110
	NCSF5-500A	500		400	360	300	230	150	110
	NCSF5-600A	600		470	360	300	230	150	110
	NCSF5-800A	800		480	360	370	320	250	220
	NCSF5-1000A	1000		430	350	330	290	250	200
	NCSF5-1300A	1300		430	350	330	290	250	200

●产品特点：

　　1、标准三合一送料机采用下进料方式，适用于料厚0.3mm～3.2mm、宽度50mm～1300mm的中薄板卷料的冲压开卷、整平送料。
　　2、压料臂采用气动压料，防止卷料松散，和入料压料板配合，将料头压平，使材料顺利进入机体内。
　　3、整平辊筒11支，并采用高强度滚动轴承钢GCr15，经调质处理高频淬火后，表面镀硬铬后硬度可达HRC60～62度，尺寸精度0.01mm，严格保证整平辊之钢性及整平辊之表面光洁度，确保在整平过程当中被整平材料的表面性能。
　　4、在料架上的材料由下方的对照光电控制，整平送料机头可一边整平，一边将预先设定的送料长度之材料送至冲床模具内，通过冲床给出的电信号，在瞬间放松材料动作，下压有力，导正材料准确。
　　5、各辅助装置的运转是以空气或电气作动力来源，操作简单，保养容易，调试完成后，故障率低。
　　6、可选用上料台车装置节省入料时间，提高工作效率节省人力，达到一人操作。

●各类配件说明：

　　1、伺服马达：日本安川电机　　2、料架马达：台湾晟邦电机　　3、光电开关：日本欧姆龙
　　4、压臂马达：山藤电机　　　　5、变频器：台湾台达　　　　　6、气缸：日本CKD/WPI
　　7、气动电磁阀：日本SMC/台湾亚德客　　　　　　　8、气动元件：日本SMC/台湾亚德客
　　9、触摸屏：台湾海泰克　　　　10、PLC可编程控制器：日本三菱　　　11、断路器：德国施耐德
　　12、交流接触器：德国施耐德 13、热继电器：德国施耐德　　　　14、控制按钮：日本和泉
　　15、继电器：日本和泉　　　 16、液压元件：台湾（众力）
　　17、矫直滚轮及送料滚轮采用优质轴承钢滚铬Gcr15调质、高频淬火，精密研磨镀硬铬60℃-62℃
　　18、轴承：采用德国FAG 、日本IKO、NSK等；
　　19、铜衬：采用自润轴承或铜衬；
　　20、齿轮：采用20CrMnTi，渗氮处理，精密研磨国标六级；
　　21、机台的机架部位焊接后回火消除应力处理，再由镗床镗孔加工确保主轴的同心度；

备注：一切机加工和检验及装配由我们立完成，从而来保证三合一送料机的品质。
