三合一送料机应用,三合一送料机使用,三合一送料机种类

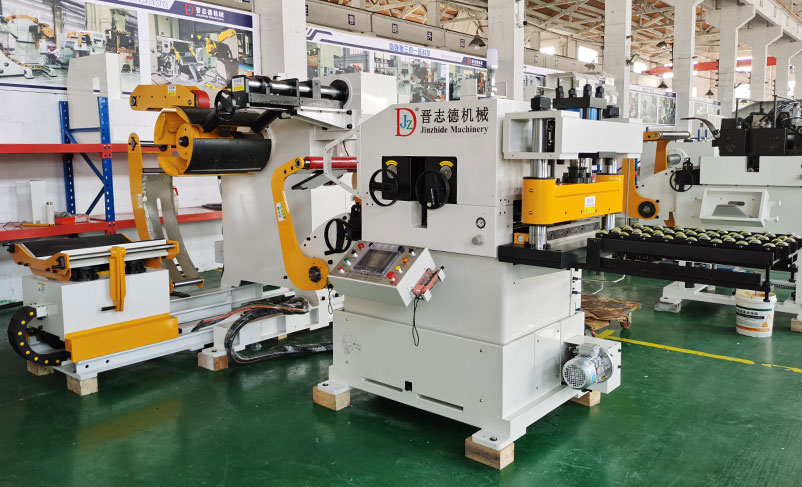

中板三合一送料机

产品用途:0.3~4.5mm中厚板材料开卷、整平与送料
中板三合一送料机,中板整平送料机,冲压三合一送料机,冲床三合一送料机

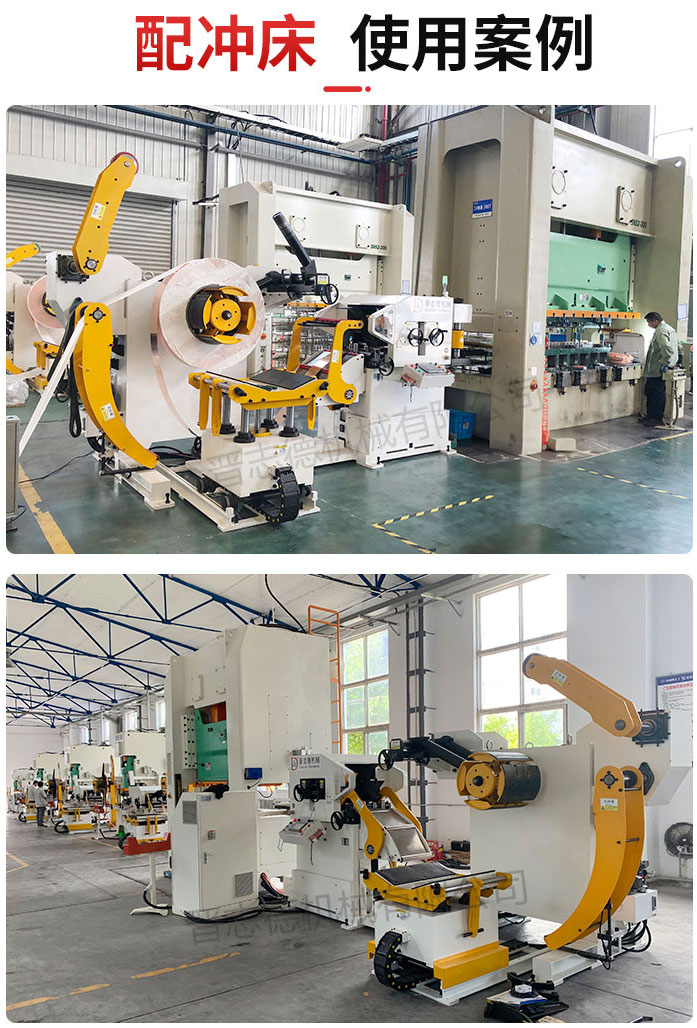

    中板三合一送料机使用,中板三合一送料机配台湾金丰冲床,中板三合一送料机应用
    中板三合一送料机结构,中板三合一送料机生产线

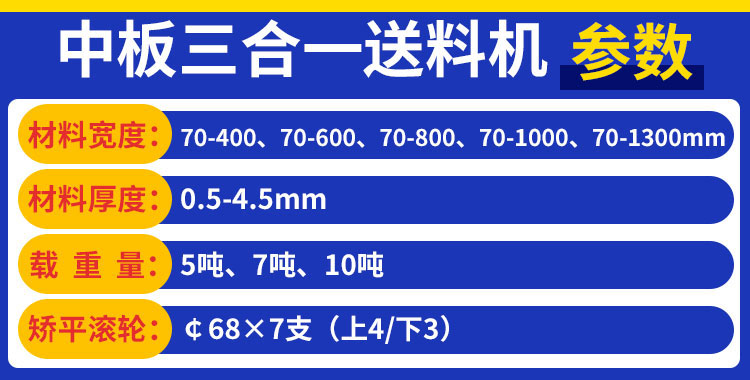

    中板三合一送料机技术参数:

     型    号 NCSF6-400A NCSF6-500A NCSF6-600A NCSF6-800A NCSF6-1000A
     料  宽[mm] 70 ~ 400 70 ~ 500 70 ~ 600 70 ~ 800 70 ~ 1000
     料  厚[mm] 0.3 ~ 4.5
     大料重[kg] 3000(5000) 5000(7000)
     卷料内径[mm] ¢508
     卷料外径[mm] ¢1400
     大速度[m/min] 22
     标准送料精度[mm] ±0.15
     矫正滚轮[mm] ¢68×7支(上4/下3)
     送料滚轮(组) 1
     标准送料高度[mm] 1200±100
     电源电压 220VAC 60HZ/AC380v 50HZ
     空 气 压[kg/cm2] 5
     料架扩张方式 油压
     伺服马达[kw] AC 4.4 AC 5.5
     料架马达[kw] 1.5(2.2) 2.2(3.7)

    矫正能力表:

    型号 材料厚度[mm]
    0.3-0.8 1.0 1.6 2.3 2.5 2.8 3.2 4.5
    送料宽度
    [mm]
     NCSF6-400A 400 370 300 160
     NCSF6-500A 500 320 270 160
     NCSF6-600A 600 360 290 250 160
     NCSF6-800A 800 480 320 250 220 150
     NCSF6-1000A 1000 430 330 290 230 200 110

    产品特点:

      1、中板三合一送料机整平辊放松部分由标准型的由气缸来完成放松改为活塞缸完成放松,适用于料厚0.3mm~4.5mm、宽度70mm~1000mm的中厚板卷料的冲压整平送料。
      2、料架主轴采用油压扩张系统,料卷卷筒采用楔形式滑块结构,自动锁紧,放松卷料,放料宽度由两挡料辊用螺杆进行调节,放料时由气缸提升外挡料辊避让材料,方进行材料的装卸,可靠性高,劳动强度低,安全性好,并配备压料臂,使材料不会松散,放料采用对射光电感应系统,自动放料,同时采用气动托起材料,控制材料的弧度使入料顺畅。
      3、整平辊采用高合金轴承钢制造,进行一系列热处理((调质)→车床加工→高频处理→研磨→镀硬铬→研磨,严格保证整平辊之钢性及整平辊之表面光洁度,尺寸精度达0.01mm。
      4、采用二棍夹送压料结构型式,电机经减速器、带动上下夹送辊工作,把料头送进校平主机。
      5、整平采用四蜗轮蜗杆进行调节,由手轮旋转蜗杆传动蜗轮,带动上滑块进行升降,从而实现压入量的调节。在调整手轮上附有调整表盘,准确显示调整量。
      6、整平放松采用偏心式结构,采用双气缸实现,整平时气缸通气,上滑块由气缸活塞带动压下,放松时,气缸由提升滑块放松材料。因放松时排气管路中安装有速排气阀,故放松速度快。
      7、蜗轮升降装置,使送料高度在100范围内调整适用于客户不同规格的产品模具高度,调整方便省力可靠。

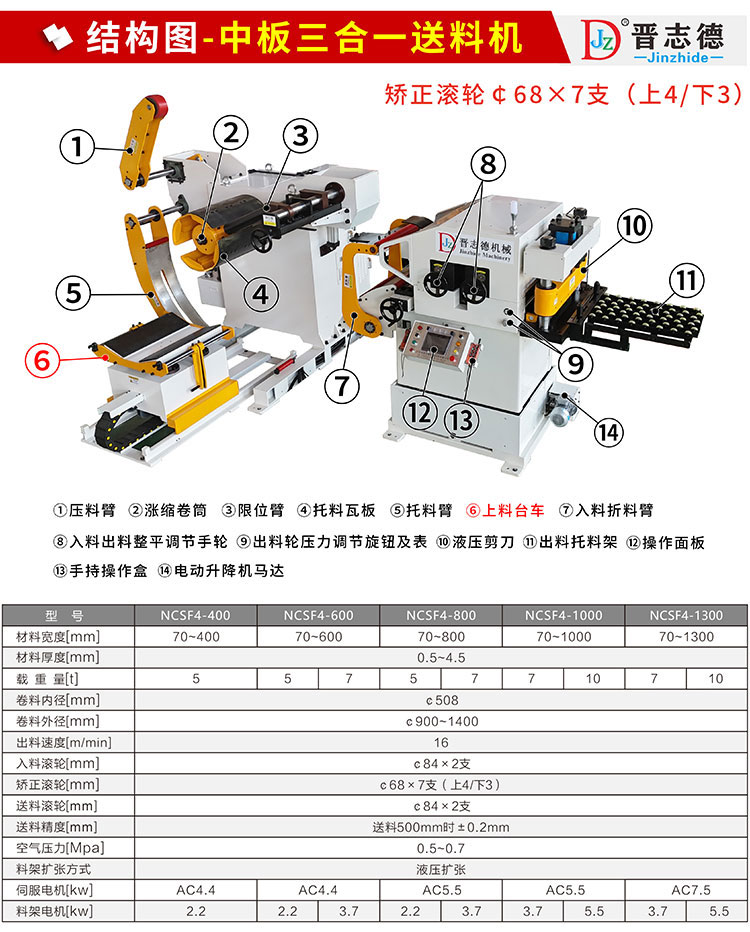

    中板三合一送料机结构与核心组件:

    中板三合一送料机3D结构图,中板整平送料机结构,冲压三合一送料机结构
    中板三合一送料机核心组件,中板三合一送料机结构组成

    各类配件说明:

      1、伺服马达:日本安川电机   2、料架马达:台湾晟邦电机  3、光电开关:日本欧姆龙
      4、压臂马达:山藤电机     5、变频器:台湾台达     6、气缸:日本CKD/WPI
      7、气动电磁阀:日本SMC/台湾亚德客       8、气动元件:日本SMC/台湾亚德客
      9、触摸屏:台湾海泰克     10、PLC可编程控制器:日本三菱   11、断路器:德国施耐德
      12、交流接触器:德国施耐德  13、热继电器:德国施耐德      14、控制按钮:日本和泉
      15、继电器:日本和泉     16、液压元件:台湾(众力)
      17、矫直滚轮及送料滚轮采用优质轴承钢滚铬Gcr15调质、高频淬火,精密研磨镀硬铬60℃-62℃
      18、轴承:采用德国FAG 、日本IKO、NSK等品牌;
      19、铜衬:采用自润轴承或铜衬;
      20、齿轮:采用20CrMnTi,渗氮处理,精密研磨国标六级;
      21、机台的机架部位焊接后回火消除应力处理,再由镗床镗孔加工确保主轴的同心度;

    备注:一切机加工和检验及装配由我们立完成,从而来保证三合一送料机的品质。
