高张力三合一送料机

产品用途:0.6~6.0mm/0.9-9.0mm 高张力厚板材料开卷、整平与送料
高张力三合一送料机,掀开式三合一送料机

    高张力三合一送料机使用,高张力三合一送料机配协易冲床

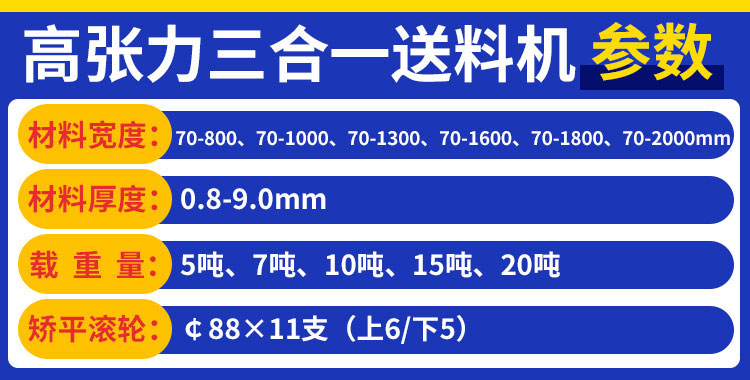

    高张力三合一送料机技术参数:

     型      号 NCSF8-600F NCSF8-800F NCSF8-1000F NCSF8-1300F
     料  宽[mm] 70 ~ 600 70 ~ 800 70 ~ 1000 70 ~ 1300
     料  厚[mm] 0.6 ~ 6.0
     大料重[kg] 5000 7000
     卷料内径[mm] ¢508
     卷料外径[mm] ¢1500
     大速度[m/min] 22
     标准送料精度[mm] ±0.05
     矫正滚轮[mm] ¢68×9支(上5/下4)
     送料滚轮(组) 1
     背压滚轮(组)
     标准送料高度[mm] 1200(客户指定)±100
     电源电压 220VAC 60HZ/AC380v 50HZ
     空 气 压[kg/cm2] 5
     料架扩张方式 油压
     伺服马达[kw] AC 5.5 AC 7.5 AC 11
     料架马达[kw] 2.2 3.7

    矫正能力表:

    型号 材料厚度[mm]
    0.6 1.0 1.3 1.6 2.0 2.3 2.8 3.2 4.0 4.5 5.0 6.0
    送料宽度
    [mm]
     NCSF8-600F 600 455 363 260
     NCSF8-800F 800 457 390 322 260
     NCSF8-1000F 1000 360 457 385 307 230
     NCSF8-1300F 1300 490 357 457 370 290 203

    产品特点:

      1、采用9支整平滚轮,有效的降服高刚性板材、提高材料矫平精度。
      2、可掀开式上整平滚轮组,能迅速彻底的清洁工作滚轮、方便机械点检。
      3、整平微调采用伺服控制装置。
      4、以电动的方式矫正量调整取代之前的手动蜗轮矫正量调整,使得操作更加容易。
      5、有的闭环检测装置(即采用编码器高速计数检测送料长度),确保长步距送料精度精确。
      *:选购注意:三合一送料机本身属于非标的产品,在材料架部分,需注意、料卷的内径(晋志德三合一送料机的标准的内径范围:¢508mm-620mm)、料卷的外径 、料卷的重量;整平送料部分,需注卷料宽时候的厚度,卷料厚时候的宽度;根据冲压的模具线高度是否经常变动选用手动、电动整平送料机头升降。根据不同客户的生产需求,机台的配备可做相应的改变,在同等条件下,提高了生产效率。

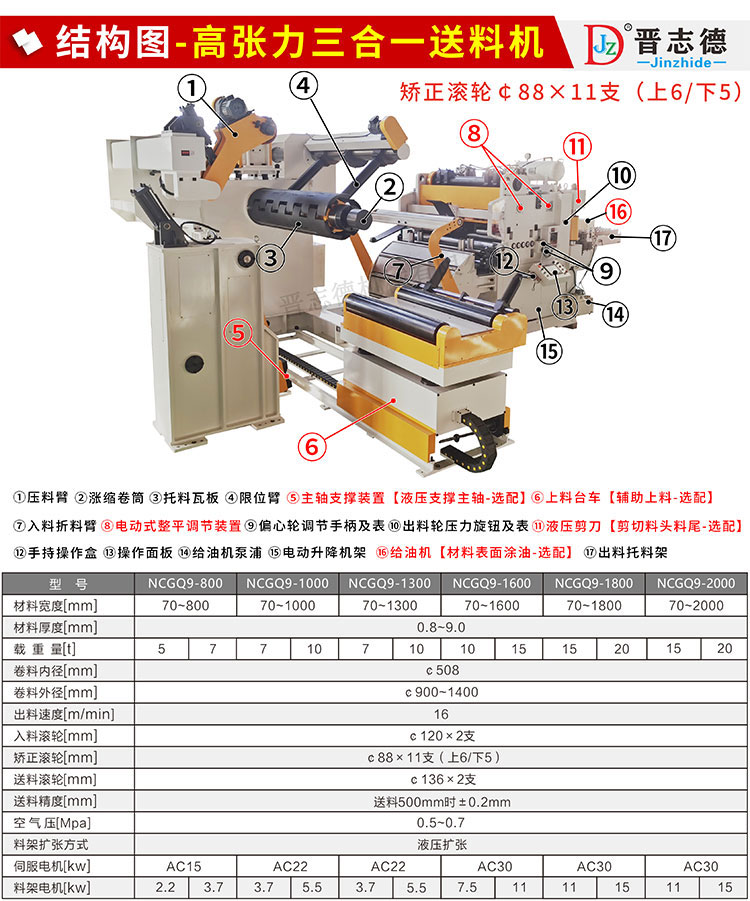

    结构与选配:

    高张力三合一送料机结构,掀开式三合一送料机搭配
    高张力三合一送料机使用,高强力厚板三合一送料机使用 配剪切高张力三合一送料机,配剪切高强力厚板三合一送料机

    高张力三合一送料机使用         高张力三合一送料机(配液压剪款)

    各类配件说明:

      1、伺服马达:日本安川电机   2、料架马达:台湾晟邦电机  3、光电开关:日本欧姆龙
      4、压臂马达:山藤电机     5、变频器:台湾台达     6、气缸:日本CKD/WPI
      7、气动电磁阀:日本SMC/台湾亚德客       8、气动元件:日本SMC/台湾亚德客
      9、触摸屏:台湾海泰克     10、PLC可编程控制器:日本三菱   11、断路器:德国施耐德
      12、交流接触器:德国施耐德  13、热继电器:德国施耐德      14、控制按钮:日本和泉
      15、继电器:日本和泉     16、液压元件:台湾(众力)
      17、矫直滚轮及送料滚轮采用优质轴承钢滚铬Gcr15调质、高频淬火,精密研磨镀硬铬60℃-62℃
      18、轴承:采用德国FAG 、日本IKO、NSK等品牌;
      19、铜衬:采用自润轴承或铜衬;
      20、齿轮:采用20CrMnTi,渗氮处理,精密研磨国标六级;
      21、机台的机架部位焊接后回火消除应力处理,再由镗床镗孔加工确保主轴的同心度;

    备注:一切机加工和检验及装配由我们立完成,从而来保证三合一送料机的品质。
