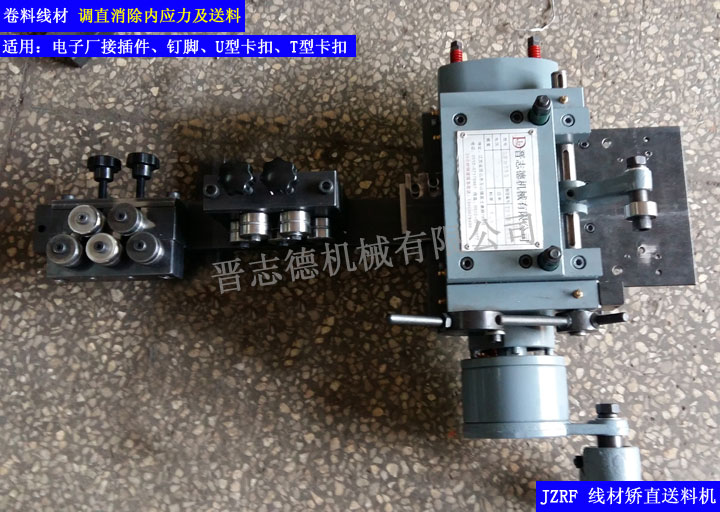

线材调直送料机

产品用途:钢丝、铁丝、铝丝等线材调直及冲压送料
线材调直送料机,钢丝调直机,铁丝调直机

    线材调直送料机使用视频:

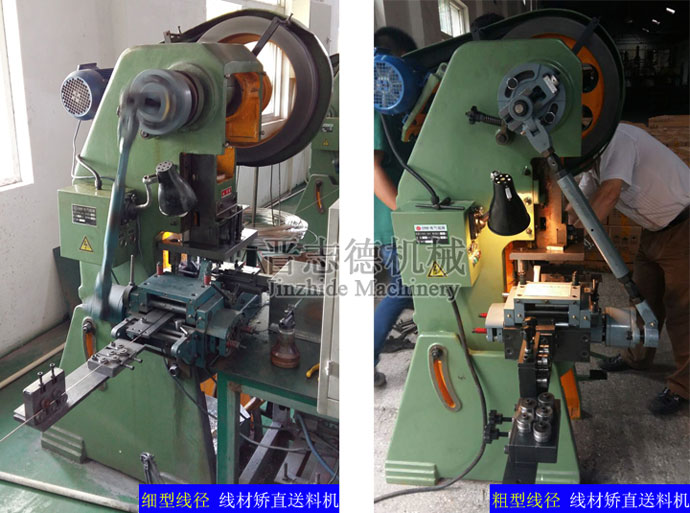

    安装展示:
    线材调直送料机使用,铁丝调直送料机使用,送料调直机使用

    线材矫直送料机机型参数:

    规格 矫直滚轮外径mm 线径范围(mm) 可搭配送料机
    JZ10 10 0-0.4 AF空气送料机(即:JZAF系列)、

    RF滚轮送料机(即:JZRF系列)、

    NCF伺服送料机(即:JZNCF系列)
    JZ13 13 0-0.5
    JZ16 16 0.5-0.8
    JZ22 22 0.8-1.5
    JZ23 23 1.0-2.0
    JZ30 30 1.5-3.0
    JZ31 31 1.8-3.5

    产品特点:

      线材调直送料机用于卷料线材的校正与导引,具备调直消除内应力及自动化冲压送料功能。除圆线材外,正方型、椭圆、半圆、长方型、圆形、方形、多边形等铁、不锈钢带、埋弧焊丝、二保焊丝、异型线材、弹簧钢丝、钛合金、铜丝、铝丝......等材质线材都适用。
      线材调直送料机又名钢丝调直机、铁丝调直机、铁丝调直送料机、线材整直送料机、送料调直机,由线材调直机与冲床送料机(空气送料机、滚轮送料机、NC送料机可选)两部分组成:
      一、线材调直机部分:

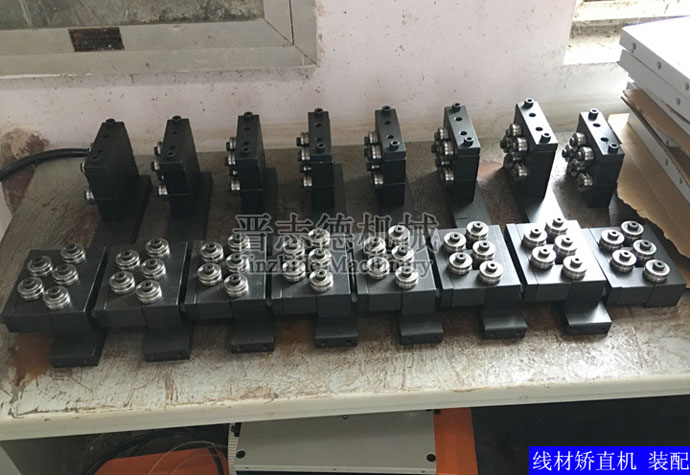

      钢丝调直机,铁丝调直机,线材调直机
      1、线材调直机部分部分安装于冲床送料机进料托料口处,由水平矫直机构与垂直矫直机构组成,水平矫直机构和垂直矫直机构组成,均安装有上2下3排列的五个矫正轮,采用错位三角形排列方式实现错位对压,通过调节手轮压力实现线材水平方向与垂直方向矫直效果。
      2、线材调直送料机部分矫正轮采用的凹形圆柱型结构,也从根本上避免了对金属线材的损伤。
      3、每一个矫正滚轮被安装于一防摩擦滚珠轴承上并可分别调整符合被校直材料表面曲线的位置。
      4、线材调直机和送料机同时固定在一支撑板上以保证联接准确性。
      二、冲床送料机部分:
      空气送料机、高速滚轮送料机、NC送料机三种机型可选(通常滚轮送料机为选),依据实际搭配冲床、加工工艺特点来选购。

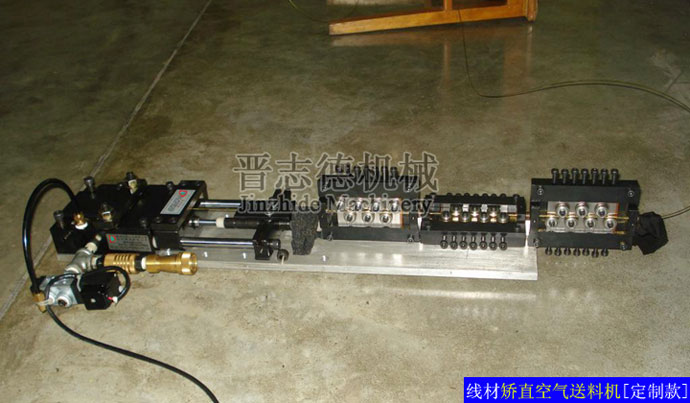

      气动线材调直送料机,气动铁丝调直送料机使用,气动铁丝调直机

    典型应用:

      电子厂接插件、钉脚、U型卡扣、T型卡扣、U型丝生产或一切线材须矫直送料的产品。

    备注:一切机加工和检验及装配由我们立完成,从而来保证线材调直送料机的品质。
