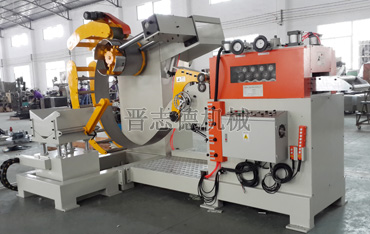

厚板二合一整平机

产品用途:1.0~6.0mm厚板材料开卷与整平
厚板二合一整平机,厚板料架整平机,二合一厚板整平机

    厚板二合一整平机配NC送料机,二合一厚板整平机配伺服送料机

    厚板二合一整平机技术参数:

     型  号 HS-300 HS-400 HS-500 HS-600 HS-800 HS-1000
     材料宽度[mm] 300 400 500 600 800 1000
     材料厚度[mm] 1.0~6.0
     机台功率[hp] 5 8.7 8.7 10.7 12.7 16
     整平滚轮[mm] ¢85×7支(上4下3)
     卷料内径[mm] ¢460 ~ 520
     卷料外径[mm] ¢1400
     料架载重[kg] 2000 3000 4000 5000 6000 8000
     扩张方式 油压
     感应方式 光电式/接触式
     调速方式 变频调速
     机械尺寸[m] 4×1.25×2.1 4×1.35×2.1 4×1.45×2.1 4×1.65×2.1 4×1.95×2.1 4×2.25×2.1
     机械重量[kg] 3200 3800 4200 4600 5000 5500

    产品特点:

      1、HS系列厚板二合一整平机集开卷、整平功能于一体,由光电开关控制开卷速度,运行过程中对材料表面无任何损伤,适用于1.0~6.0mm厚板材料的开卷整平。
      2、主轴采用油压扩张系统涨紧材料涨紧力大,安全性好。
      3、整平辊7只(¢85上4/3排列),用高强度滚动轴承钢GCr15,经调质处理调频淬火处理,表面镀硬铬后硬度可达HRC60~62°,尺寸精度达0.01mm,确保高精度整平。
      4、入料放松采用气动压紧放松,可产生足够的拉力将材料送给整平辊而且是同步转动。
      5、在整平入料辊前端装有折料装置,活动辊同气缸拉动,当初次入料时,由于料头弯曲不容易把材料进入矫正机强将料头放入压平装置后再送入矫正机。
      6、整平滚筒采用较大功率马达(5-16HP)配蜗轮减速器(30:1)用链轮链条传递给整平机整平材料,可产生较大的整平力,由变频器控制马达的运转速度,方便可靠。
      7、上下整平辊筒采用大模数齿轮同步传动,矫正力度大,不磨擦材料表面、不会刮伤材料,微调部分采用蜗轮杆微调装置。调整精度高、压力大、操作方便。

    结构与选配装置:

    厚板二合一整平机结构,二合一厚板整平机结构
    二合一厚板整平机装配,厚板料架兼整平机安装 二合一厚板整平机试机,厚板料架兼整平机调试

    二合一厚板整平机装配              二合一厚板整平机试机

    典型应用:

      汽车配件,紧固扣件,订书机五金件,脚轮五金件等厚板材料冲压自动化的开卷整平作业。

    备注:一切机加工和检验及装配由我们立完成,从而来保证厚板二合一整平机的品质。
