送料机和冲床怎么配合？工作原理讲解

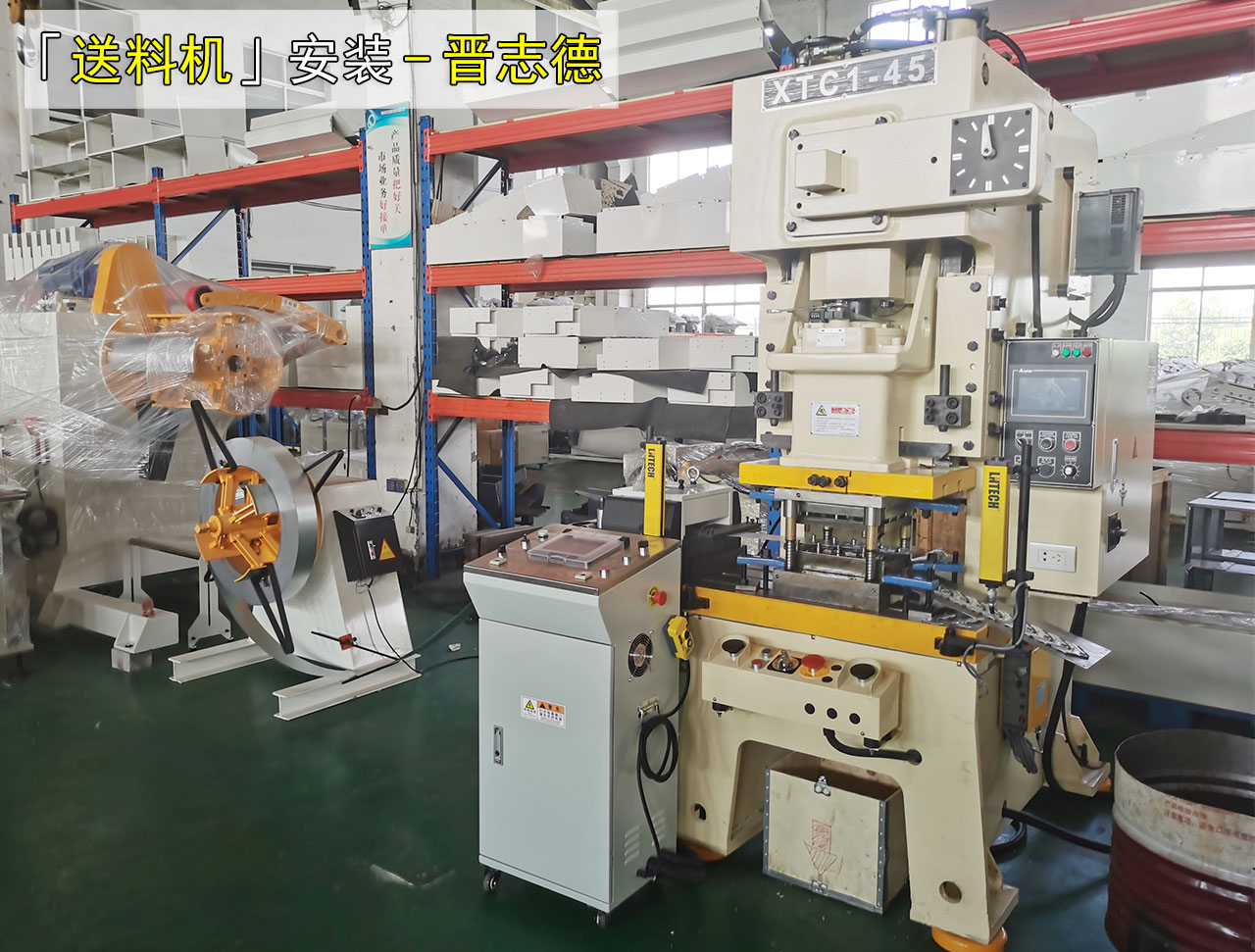

在冲压生产过程中，送料机并不是单独完成工作的设备，而是需要与冲床按照设定的动作顺序相互配合。简单来说，送料机负责按照设定的长度和时间将材料送入冲床模具，冲床负责完成冲压动作。两台设备之间除了机械安装连接之外，还需要通过信号线进行电气连接，使送料、放松以及冲床冲压动作按照设定的顺序运行。
　　晋志德送料机在实际安装使用时，通常通过安装板固定在冲床相应位置，并通过信号线与冲床电控凸轮连接，在电控凸轮中设定送料信号和放松信号，从而实现送料机与冲床之间的动作配合。

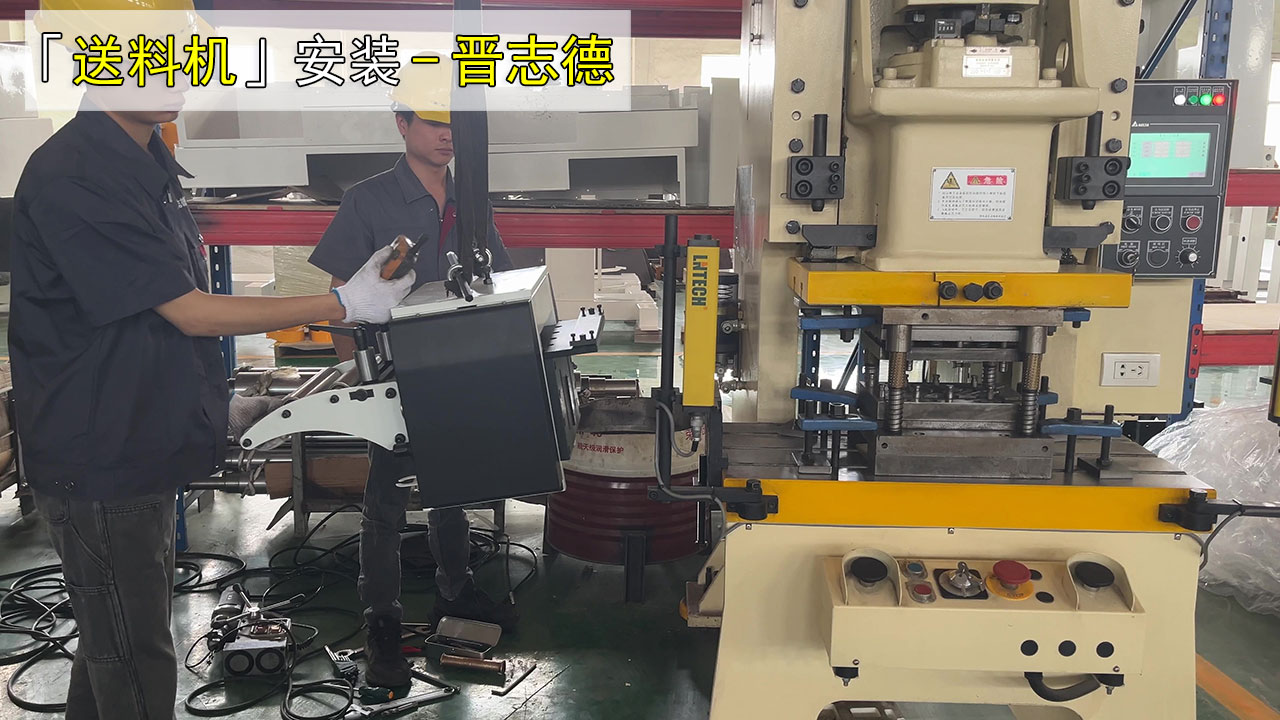

　　1、送料机通过安装板固定在冲床上
　　送料机与冲床配合使用，首先需要解决的是安装位置问题。通常情况下，送料机通过安装板安装在冲床进料方向的一侧，使送料机的送料方向与冲床模具的进料方向保持对应。
　　
　　安装时，需要根据冲床工作台、模具进料高度以及材料运行方向，对送料机的安装高度和位置进行调整。如果送料机与模具的进料高度存在明显偏差，材料在进入模具时可能出现向上或向下弯曲的情况，影响材料运行。因此，安装过程中需要结合实际模具高度调整送料机，使材料从送料机出来以后能够较为平顺地进入模具。
　　安装板在这里起到连接送料机与冲床的作用。位置调整完成后，将安装板固定，再将送料机安装在安装板上。这样既能让送料机保持相对稳定的位置，也方便根据实际生产情况进行高度和前后位置调整。

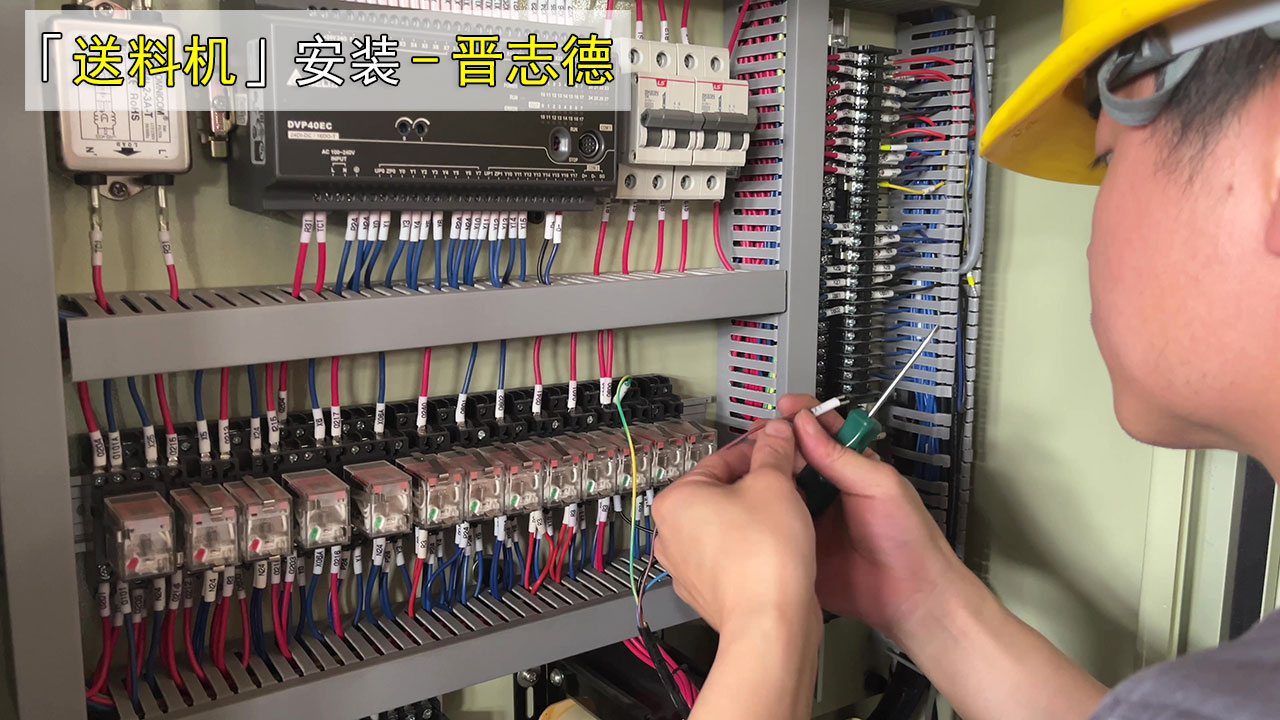

　　2、送料机通过信号线与冲床建立电气连接
　　机械位置安装完成以后，还需要进行电气信号连接。送料机虽然能够按照设定的送料长度运行，但具体什么时候开始送料、什么时候执行放松，需要与冲床当前运行的位置相对应。
　　

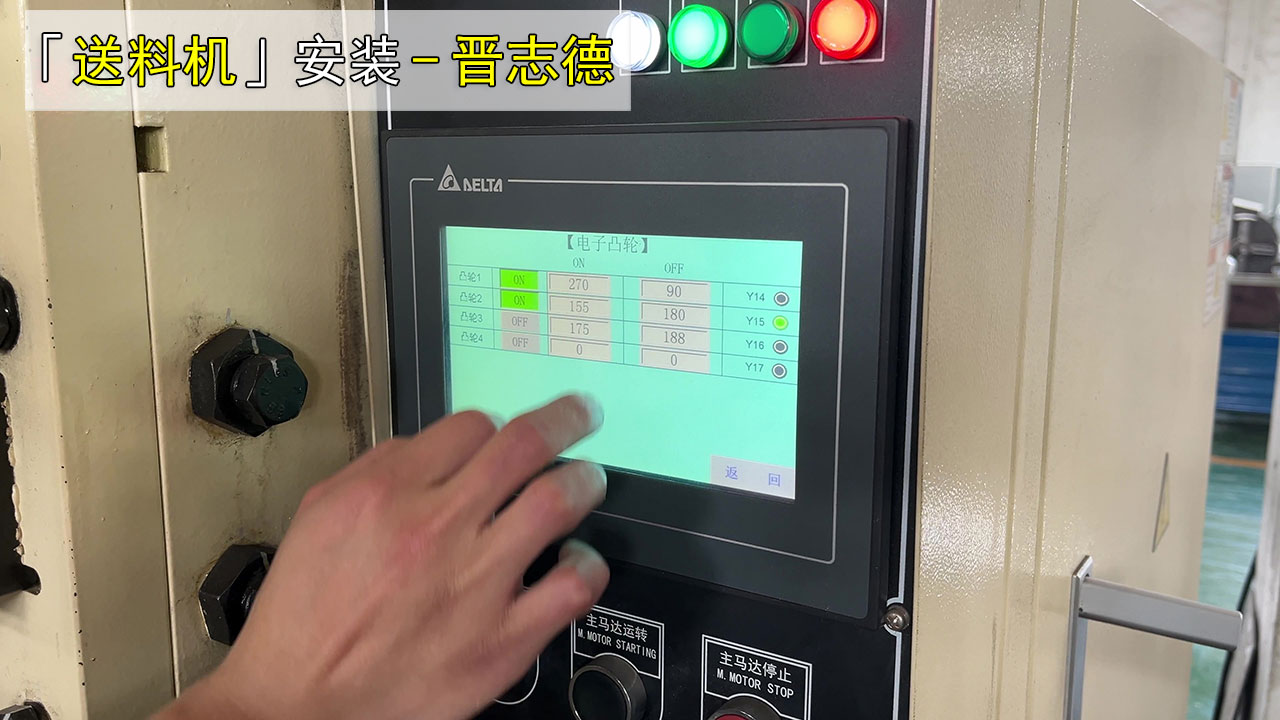

　　因此，送料机通常通过信号线连接冲床的电控凸轮。可以把电控凸轮理解成冲床与送料机之间传递动作指令的一个控制环节。冲床运行到设定角度以后，电控凸轮输出相应信号，送料机接收到信号后执行对应动作。
　　在实际配合过程中，常用的信号包括送料信号和放松信号。送料信号用于控制送料机什么时候进行送料，放松信号则用于控制送料机构什么时候松开材料。两种信号需要结合冲床滑块的位置以及模具实际工作过程进行设定，而不是随意设置。
　　3、送料信号是怎样控制送料动作的
　　冲床每完成一次冲压，都需要下一段材料进入模具，因此送料动作通常安排在模具离开材料、具备送料空间的阶段进行。
　　
　　例如，冲床完成一次冲压后，滑块向上运行，当模具已经离开材料并进入适合送料的位置时，冲床电控凸轮输出送料信号。送料机接收到该信号以后，按照控制器中预先设置的送料长度驱动材料向前移动。

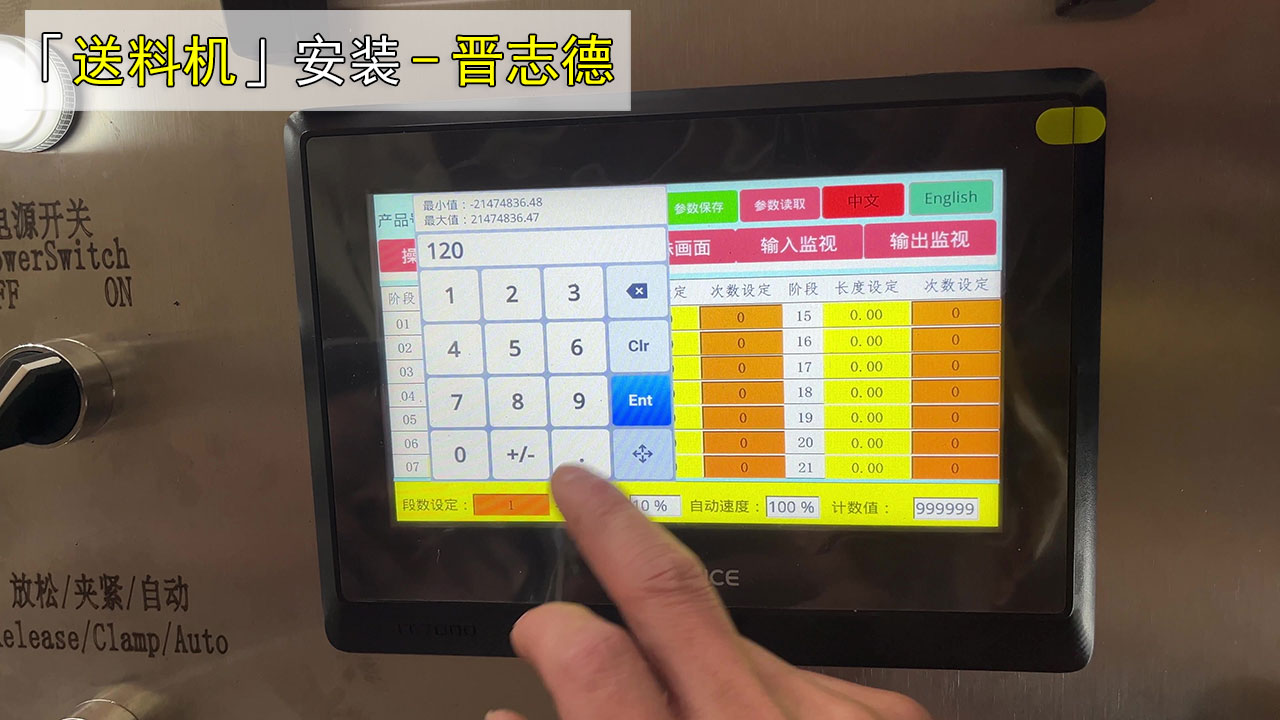

　　假设产品设定的送料步距为100毫米，那么伺服送料机接收到一次送料信号后，就按照设定参数将材料向前输送相应距离。送料动作完成后，送料机停止，等待冲床进入下一次冲压过程。
　　因此，送料长度主要由送料机参数决定，而什么时候开始执行送料，则需要根据冲床的运行角度和电控凸轮信号进行控制。两者配合后，才能形成“冲压一次、送料一次、再冲压一次”的循环工作方式。
　　4、放松信号为什么需要与模具动作配合
　　除了送料信号之外，送料机与冲床配合时还经常需要使用放松信号。
　　送料机在送料过程中需要夹持材料，否则材料无法按照设定距离向前移动。但在某些冲压模具中，材料进入模具后，还需要利用模具中的导正销对材料位置进行修正。如果此时送料机一直处于夹紧状态，材料受到送料机构限制，导正销在进行位置修正时就可能受到影响。
　　因此，当冲床运行到设定位置时，电控凸轮发出放松信号，送料机的放松机构动作，使送料滚轮或夹持机构暂时解除对材料的约束。此时，模具导正销可以对材料位置进行调整。
　　
　　完成导正过程后，送料机重新夹紧材料，为后续送料做好准备。
　　需要注意的是，放松信号的具体设定角度与冲床结构、模具结构、送料机类型以及实际材料情况有关，需要根据现场运行状态进行调试。放松时间过早或过晚，都可能影响材料进入模具时的状态，因此安装调试过程中需要观察冲床、模具和送料机的实际动作关系。
　　5、一个完整冲压周期中送料机和冲床如何配合
　　把整个过程连起来，就比较容易理解送料机和冲床之间的配合原理。
　　
　　设备开始运行后，送料机先将材料按照设定步距送到模具内部。送料结束后，冲床滑块继续运行，模具逐渐接近材料。当冲床到达设定位置后，根据模具实际需要，电控凸轮输出放松信号，送料机暂时放松材料，让模具导正销对材料位置进行修正。
　　随后冲床继续运行，模具完成冲压。冲压完成以后，滑块向上回程。当模具离开材料并到达设定的送料区域时，冲床电控凸轮再次输出送料信号。送料机接收到信号后，将材料按照设定长度向前输送一个步距。送料结束后等待下一次冲压。
　　这样不断循环，就形成了“送料—定位—放松—冲压—回程—再次送料”的连续工作过程。
　　从实际使用角度来看，送料机和冲床的配合并不只是把送料机安装到冲床旁边即可。机械安装位置需要与模具进料方向和材料高度相匹配，电气部分则需要通过信号线与冲床电控凸轮连接，并根据模具动作设定送料信号、放松信号及对应角度。
　　晋志德在送料机安装和调试过程中，会结合冲床、模具、材料以及送料步距等实际条件，对送料机的安装位置和相关信号进行对应调整。对于使用送料机配合冲床进行连续冲压的客户来说，理解送料信号和放松信号之间的关系，也有助于后续设备操作、模具更换以及生产过程中的检查与调整。
　　简单理解，冲床电控凸轮负责在设定位置发出动作信号，送料机负责接收信号并执行送料或放松动作，而模具则按照冲床滑块的运行过程完成材料定位与冲压。三者按照设定顺序相互配合，就构成了送料机与冲床配套运行的基本工作过程。
