整平送料机结构与特点

三合一送料机从结构上可看做是液压重型材料架与整平送料机通过底板相连而组合为一体的机台，液压重型材料架部分完成材料的放料开卷及引料工序，整平送料机部分则完成板材的精密整平与送料。
　　晋志德整平送料机与传统的分体式整平机与送料机有很大的结构区别，其具有主体机架，于主体机架上设置接料装置、整平机装置与送料机装置。
　　

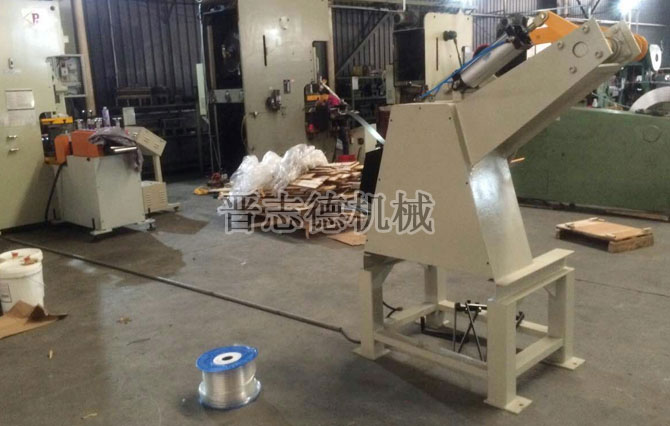

　　整平送料机接料装置包括一端枢接在主体机架上的接料座，接料座与安装在主体机架底部的先进油压缸连接，且接料座上还安装有第二油压缸，第二油压缸驱动设置在接料座上的接料板；通过底部的先进油压缸推动接料座旋转使之大致呈水平状态，然后根据与液压重型材料架之间的距离选择是否驱动第二油压缸驱动接料板，从而将来料导入整平机装置中。
　　
　　整平机装置包括上整平辊组、下整平辊组及其旋转驱动装置，上整平辊组的上侧设有与上整平辊组接触的上增强辊组，上增强辊组的上侧设有上支承辊组，上支承辊组安装于上调节装置的下部，且上整平辊组由升降装置纵向驱动；下整平辊组的下侧设有与下整平辊组接触的下增强辊组，下增强辊组的下侧设有下支承辊组，下支承辊组安装于下调节装置的上部；通过调节可调斜面板可调节整平机的整平压力以适应不同厚度的金属板材。
　　
　　送料机装置包括送料三菱伺服马达、由送料马达驱动的上送料滚轮以及下送料滚轮，其中上送料滚轮上方还设有先进气缸以及由先进气缸驱动的杆，杆与上送料滚轮相抵触，即上送料滚轮由送料马达驱动旋转的同时，通过先进气缸推动杆给上送料滚轮施加向下的压力，从而使上送料滚轮与下送料滚轮将金属板材来料加紧，从而实现精密步进化的夹送。

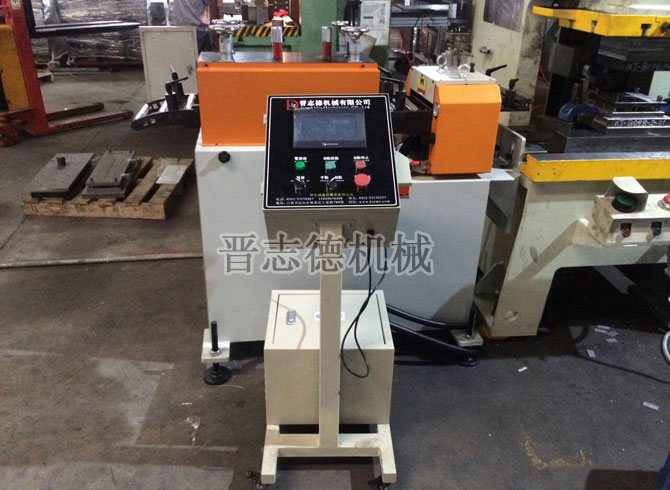

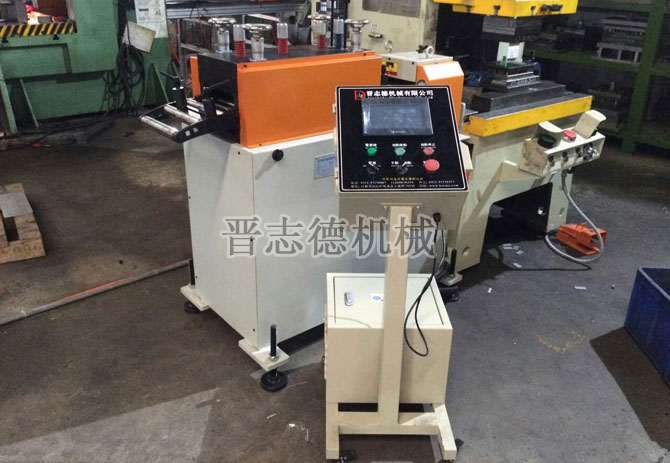

　　整平送料机整个操作与控制都由7寸高精度威纶触摸屏上点控式完成，简单、方便、安全实用。
