滚轮送料机送料长度调整与注意

文章出处:http://www.jinzhide.com作者:晋志德机械-发表时间:2018-04-25 09:35:22

滚轮送料机使用时,除送料高度,料宽、料厚调整外,还需对送料长度进行调整,以适应不同冲压产品工艺需求。
  与NC送料机在触摸屏上直接设定送料长度不同,晋志德滚轮送料机的送料长度调整需对安装在冲床输出轴上的偏心盘心轴进行调整。
  送料长度调整:将偏心盘心轴送料长度固定螺丝调松,旋转调整螺杆至刻划对准游尺上所需的送料长度。送料长度调节时:游尺是粗调,刻度环是微调(一小格0.04mm)。
  特别注意,滚轮送料机送料长度调整后还需对送料长度进行实际测试:
  1、将冲床使用单动功能使滑块停止在下死点位置,然后在滚轮送料机出料口材料料带上划一条线,使用单动功能使冲床运转再到下死点,滚轮送料机出料口材料料带上再划一条线,如此重复数数次测量之,与实际模具所需的送料长度进行比较,再调节偏心盘心轴送料长度固定螺丝,达到所需送料长度为止。

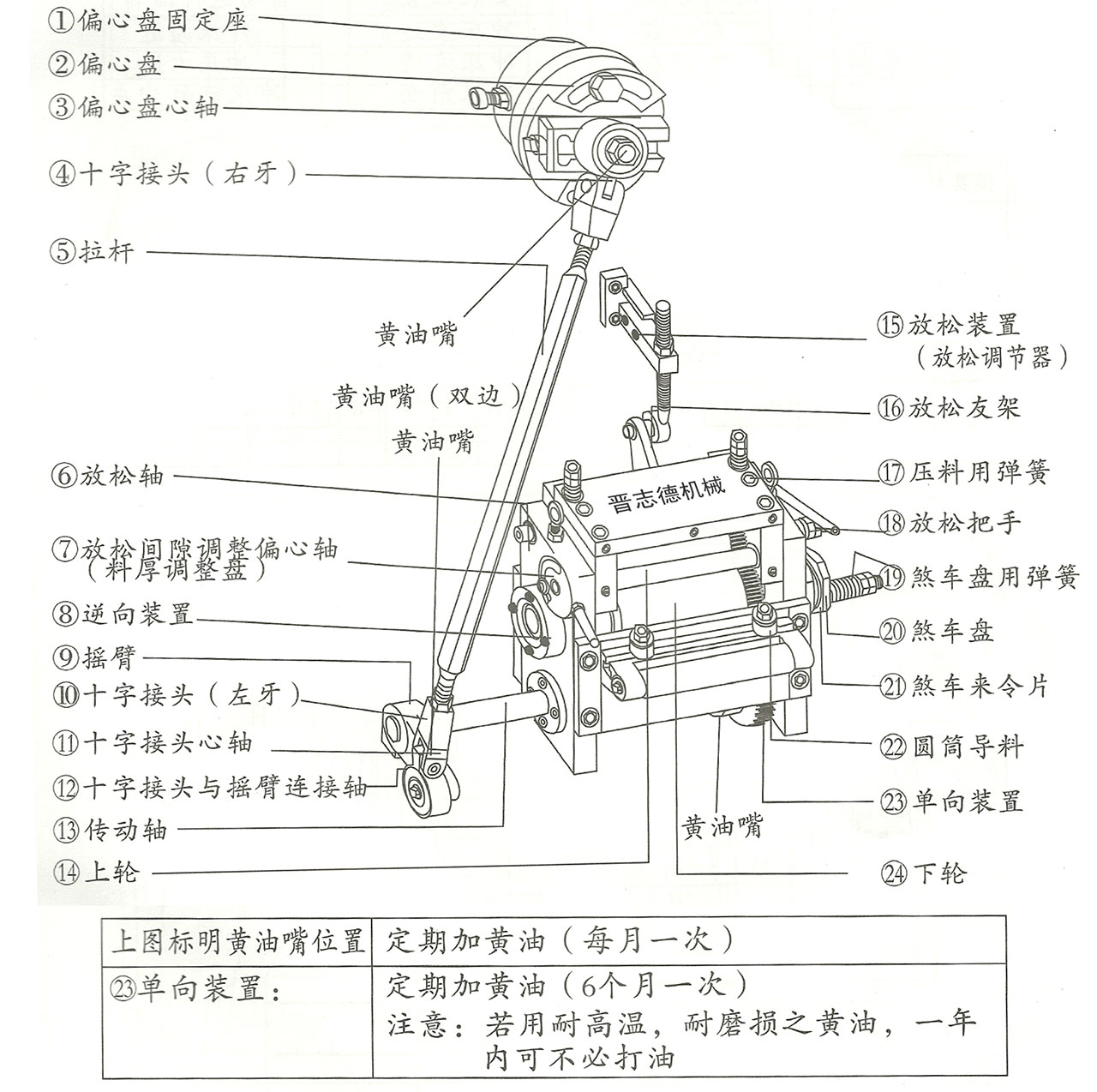

  滚轮送料机传动结构,滚轮送料机长度调整
  2、送料长度量测量时,需特别注意单动滑块初始停止位置一定需为下死点位置,不可使用冲床的单动功能将滑块停在上死点测量,因为滑块在上死点时,滚轮送料机送料大约只送一半,送料长度无法测量,一定要过3点后再测量,建议停在下死点位置在进行测量。
  3、对于有导正销的模具,可先将材料引入到模具内,然后使用冲床寸动功能将导销孔冲压后,再寸动至冲床过3 点,看导正销和导销孔的位置是否准确,若不正确,需再进行调节,直到导正销和导销孔正对。
  滚轮送料机机械结构,滚轮送料机步距调整
